概述

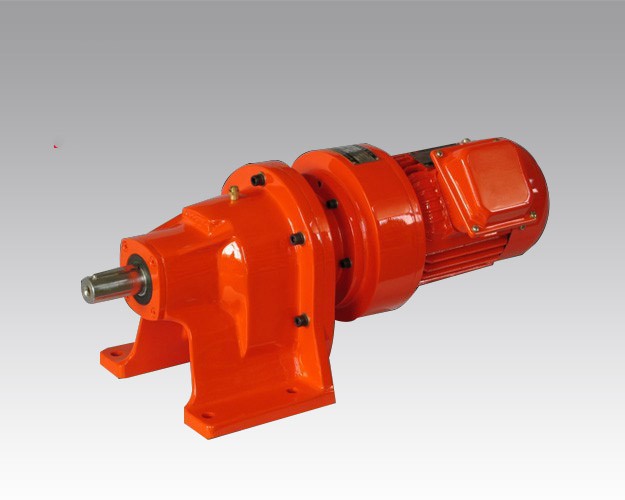

U系列齒輪減速電動機是利用本公司引進的瑞士KISSLING公司U系列齒輪減速電動機的技術設計、制造的高精度齒輪減速電動機。該產品的齒輪采用滲碳-淬硬-磨齒工藝，單件齒輪的精度符合GB/T10095中規定的5級精度:箱體采用高強度鑄鐵，在加工中心上加工。

該系列減速裝置可配交流三相異步電動機和SZ直流電動機。其中配SZ直流電動機時它兼?zhèn)渲绷魉欧妱訖C和齒輪減速的優點，調電樞電壓即能實現無級調速，調速范圍寬廣，輸出轉矩大，體積小，重量輕，效率高。適用于自動控制等系統中做執行元件，亦可做驅動元件;特別是轉速要求每分鐘幾百轉到零點幾轉間工作的理想伺服元件。

選型示例

用戶可根據實際工作制和負載性質參照服役系數表，計算后確定減速電動機的功率與型號。

表1服役系數表

例:1.(配三相交流電動機時)如負載均勻平穩時所需減速電動機的額定功率2.2kW,輸出轉速為36r/min.每天工作12小時，則即選用2.2kW。若負載性質為中等振動時(如驅動攪拌器)則:

a.選服役系數為1.25 所需功率 = 2.2kW x 1.25 = 2.75kW

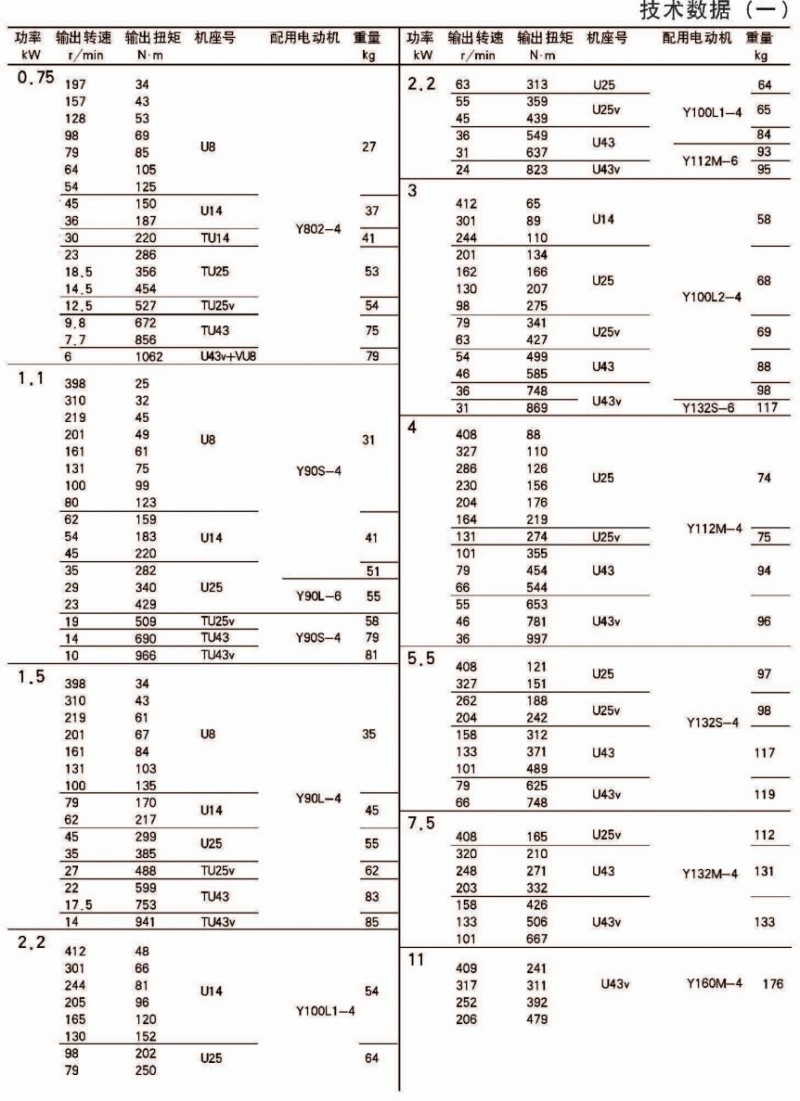

b.查技術數據表(一)可選U43v-3-36

2.(配直流電動機時)如負載均勻平穩時所需減速電動機的額定功率123W,輸出轉速為88r/min.每天工作12小時，則即選用123W。若負載性質為中等振動時(如驅動攪拌器)則:

a.選服役系數為1.25 所需功率 = 123W x 1.25 = 154W

b.查技術數據表(二) 可選SZJU2-177-86或SZJU2-185-88

安裝形式

配交流三相異步電動機

使用條件

環境溫度:在-15°C ~+40°C條件下額定運行。

海拔:不超過1000m

額定電壓: 380V

接法: 3kW及以下為Y，4kW及以上為△接法。

工作方式:連續(S1)

表2電動機尺寸表
